MTX48

Audac MTX48 är en preamp/audio matrix med fyra oberoende utgångszoner. Varje zon har volymkontroll, två-bands EQ och möjlighet till valbar ingång.

Totalt två balanserade mik-ingångar med individuell gain, 3-bands EQ samt möjlighet till 15V phantom och prioritet. (Ch1 har dock prio över ch2). Utöver dessa har MTX48 också fyra line-ingångar med individuell gain. Dessa sex ingångar är fritt valbara till alla zoner ut, en ingång i taget (de kan ej mixas). För mixning av flera ljudkällor till en utgång se M2, LUNA-F eller LUNA-U.

Dessutom kan väggpanelen MWX65 med två ljudingångar, line och mik, kopplas in, en till varje zon ut. Dock kan ljudsignalen som kopplas in via väggpanelen MWX65 endast fås ut på den zon där väggpanelen är inkopplad.

Varje utgång kan väljas individuellt mellan stereo alt mono, för lågohm- eller 100V applikationer. Inbyggd monitorhögtalare på fronten, möjlighet till 24V DC drift.

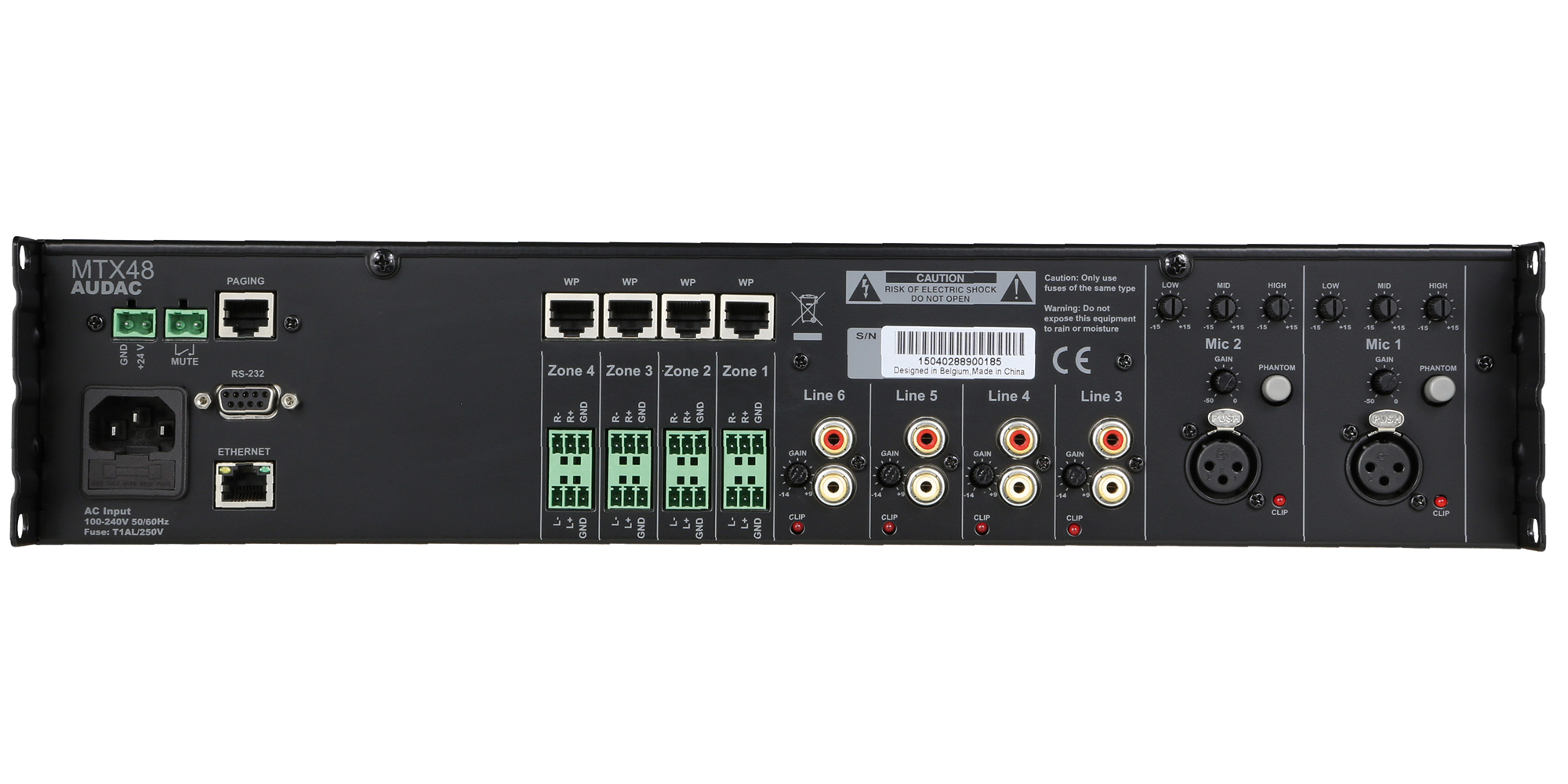

En MUTE-funktion, med en separat kontakt på baksidan av MTX, har möjlighet att dämpa alla ingångarna på MTX, utom de ingångar som är satta till prioritet via webgränssnittet, vilket är mycket användbart då brandlarm eller andra prioriterade system skall höras.

Vid larm kan man alltså kortsluta de två polerna i MUTE-kontakten för att få tyst på de vanliga ingångskällorna på MTX:en, sedan används en larmsignal genom Mic1/Mic2 som valts som prioriterad. När larmet stängs av och kortslutningen mellan polerna i MUTE-kontakten tas bort så återgår MTX:en till vanligt spelläge. Användning av Mute-funktionen kräver inga inställningar alls, det är bara att kortsluta de två polerna i MUTE-kontakten.

- 4 x oberoende zoner
- 2 x mik, 4 line-ingångar samt paging-mik möjlighet
- Mik-ingång med prioritetsmöjlighet
- Möjlighet för väggpanel för varje zon (MWX45 / MWX65, tillbehör)
- Stereo / mono ut, individuellt per zon
- RS-232 kompatibel
- Kompatibel med Audac Touch™ app
- Monteringsdjup: 335mm
- Nedladdning Audac Touch / Audac System manager


För mer information och mjukvaru-uppdateringar, se Software Update under fliken Support.

SPARA INSTÄLLNINGAR

För att spara alla inställningar som gjorts med frontkontrollerna, så att inställningarna finns kvar också efter strömavbrott eller omstart, tryck in de roterande knapparna för zon 1 och 2 och håll dem intryckta i 3 - 4 sekunder. Alla lysdioder för zon 1 och 2 kommer lysa upp ett ögonblick då inställningarna är sparade.

FABRIKSÅTERSTÄLLNING

För att återställa MTX48 till fabriksinställningar, tryck in de roterande knapparna för zon 1, 2, 3 och 4 och håll dem intryckta i 3 - 4 sekunder. Vid aktiverad återställning kommer alla lysdioder på fronten för zon 1 till zon 4 att lysa i ett par sekunder, för att sedan slockna.

OBS!Följ anvisningarna i Starfelts dokument MWX installation-konfigurering via AUDAC Touch™.

OBS! Se alltid till att MTX-mixern är avstängd (POWER OFF) innan väggpaneler kopplas in eller ut ur WP-ingångarna.
