2-Pars DMX
HighFlex
Skärmad
ProCab
PMX422/1
Artikelnr: 5040680034
EAN-nummer: 5414795031241

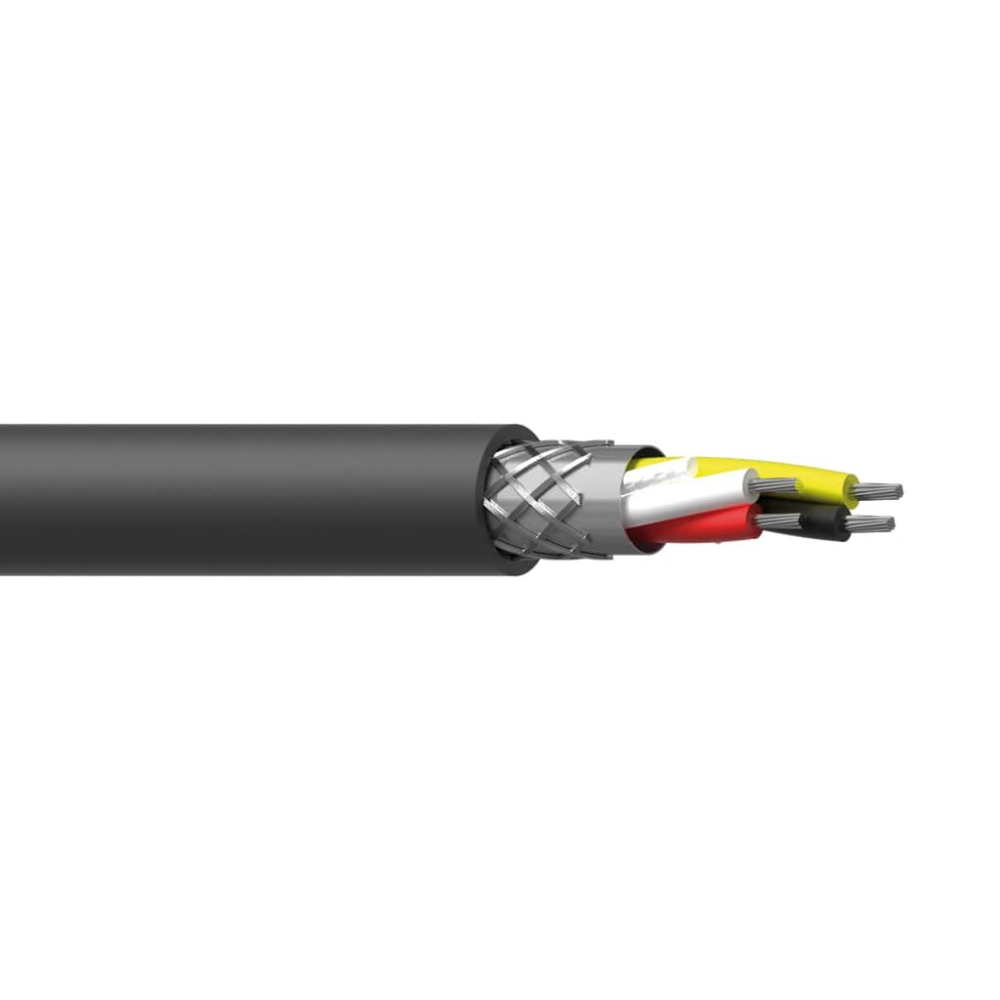

Procab PMX422 är en 2-pars högflexibel, dubbelskärmad AES-EBU / DMX-kabel med förtenta signalledare och skärm bestående av förtent kopparfläta samt aluminiumfolie, vilket ger en avskärmning anpassad för professionell användning i mycket krävande applikationer. Kabelns diameter är 6,8mm.
Både signalledare och kopparskärm är förtennade vilket gör kabeln mer miljöimmun, och därmed ett mycket bra alternativ, då kabeln (även över mycket lång tid) behåller sina elektriska egenskaper utan att oxidera.
Kombinationen av linor och smidig mjukgjord PVC-yttermantel ger en stor flexibilitet med en solid känsla. Den mörkgrå yttermanteln förbättrar användarvänligheten ytterligare genom att göra det lätt att skilja denna 110 Ohms kabel från vanlig mikrofonkabel men är ändå är diskret vid t.ex. fast installation.
Finns även i kontakterat utförande med Neutrik-kontakter, se Procab-kablaget PRD955.
- 2-pars högflexibel DMX-kabel
- Impedans: 110 ohm
- Skärmad
- Hölje: Flexibel PVC
- 24 AWG
- 6,8mm ytterdiameter
- 100m bobin, tot. vikt 7,8 kg
| Typ av kabel: | DMX AES |
| Signalledare: | TC 4x17x0,16mm |
| Skärm: | Aluminium + TC flätad 16x8x0,1mm |
| Ytterhölje: | Flexibel PVC, mörkt grå |
| Ytterdiameter: | 6,8mm |
| Karakteristisk impedans: | 110 ohm |
| Kapacitans ledare/ledare @ 1 MHz: | 50pF/meter |
| Kapacitans ledare/skärm @ 1 MHz: | 79pF/meter |
| Resistans signalledare: | <52 ohm/km |
| 22AWG |

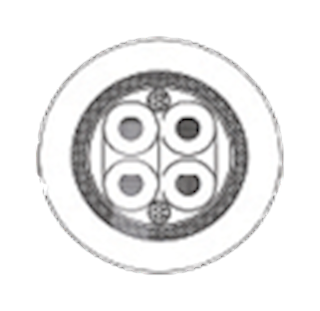

| Physical Characteristics | ||||
|---|---|---|---|---|
| Type of cable | 110 Ω DMX-AES cable | |||
| Inner conductor | Material | TC 17 x 0.16 mm (diam.) (OFC) | ||
| Section | 0.342 mm² | |||
| American Wire Gauge | 22 AWG | |||
| Number of conductors | 4 | |||
| Insulation | Colours | Black / White / Red / Yellow | ||
| Filling | Cotton Yarn | |||
| Overall shielding | Aluminium foil | Al-mylar, 100% coverage - 25% Overlap | ||
| Braiding | TC 16 x 8 x 0.1 mm (diam.) (OFC) | |||
| Outer jacket | Material | Highflex PVC 6.8 mm (diam.) | ||
| Colours | Dark grey | |||
| Electrical Characteristics | ||||
|---|---|---|---|---|
| Capacitance | Cond/Shield | 79 pF / m @ 1 MHz | ||
| Cond/Cond | 50 pF / m @ 1 MHz | |||
| Characteristic impedance | 110 ohm ± 1 ohm | |||
| Max. conductor | DC resistance | 52 (ohm / Km) | ||
| Max. shielding DC resistance | 52 (ohm / Km) | |||
Varför använda en förtent kabel?
Med ett tunt lager tenn runt varje koppartråd så slipper man att kopparn oxiderar på grund av att tenn är beständigt mot syre (oxiderar inte med syre). Utan tennlagret riskerar kopparn att oxidera och inte längre fungera så bra som elektrisk ledare. Med förtennade kopparledare är kabeln mer miljöimmun, och därmed ett mycket bra alternativ, då kabeln (även över mycket lång tid) behåller sina elektriska egenskaper utan att oxidera. Även i fuktig miljö skyddas de förtenta kopparledarna bra, då tenn är beständigt inte bara mot syre utan också mot både salt, sött och destillerat vatten. Tenn kan dock angripas av baser, syror och surt salt.
