CYP
EL-21PIP
Artikelnr: 7011110041
EAN-nummer: 5060067155285
Produktinformation

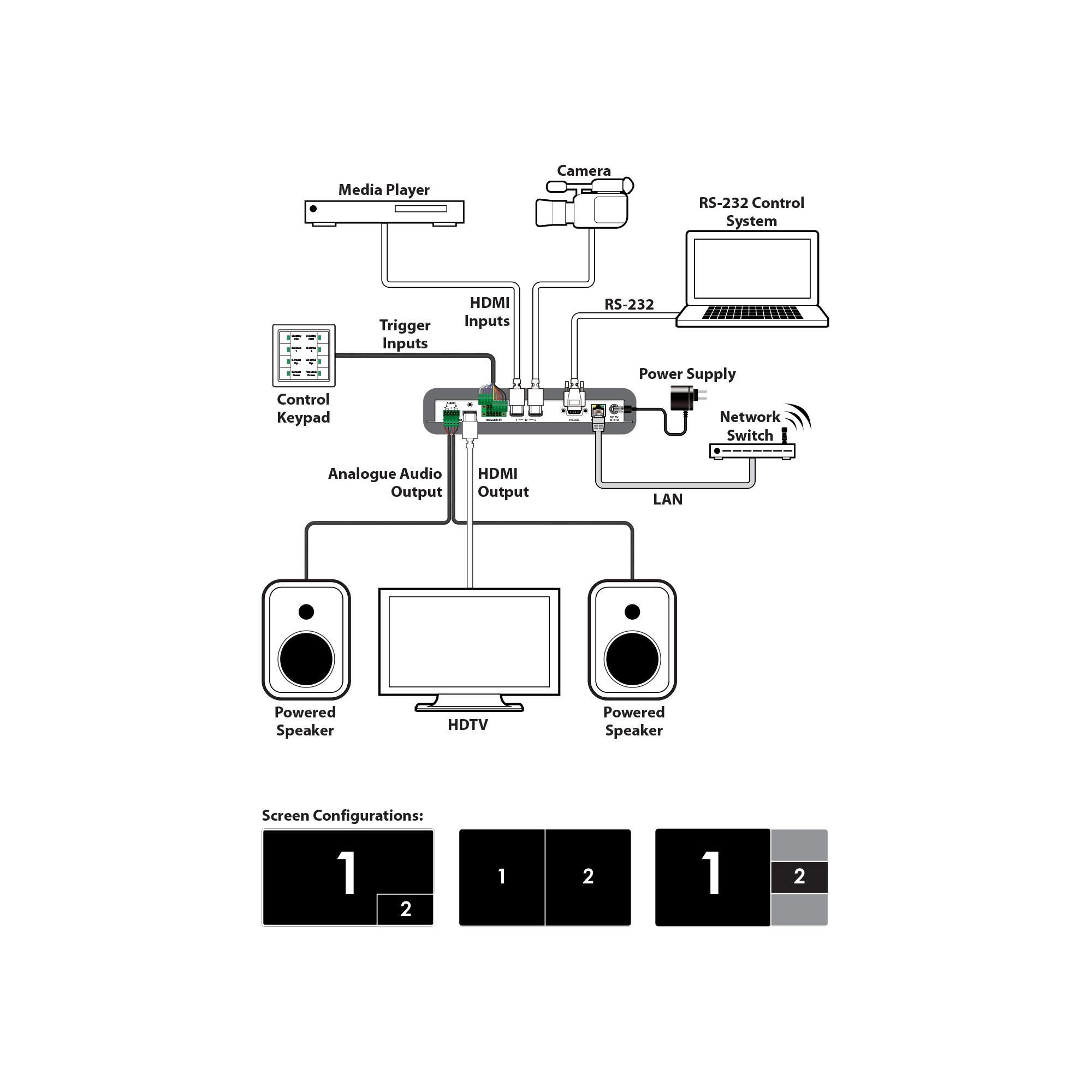

EL-21PIP är en avancerad 2-vägs HDMI-switch med integrerad Multi-view (Picture In Picture). En mångsidig produkt för integrering av 2 källor på en enda skärm, antingen sida vid sida, eller i helskärm.
EL-21PIP har dessutom en inbyggd Audio de-embedder som extraherar ljudet från HDMI signalen till en balanserad stereosignal för att koppla vidare till ett ljudsystem.
Den har också en trigger-ingång där man med 8 enkla "contact-closure" anslutningar kan trigga lagrade scenarion.
Styrning och konfiguration kan också ske via LAN, RS-232, IR eller inbyggt WebGUI.
- 3 Way multiview window configuration
- Free positioning mode
- Bitmap logo upload and display
- Input supports HD resolutions up to 4K @ 30Hz (4:4:4, 8-bit)
- Output supports HD resolutions up to 1080p @60Hz
- Chromakey support
- OSD, Web GUI, Telnet, RS-232 and IR remote control
- Direct Trigger Input (Compatible with CR-TG1)
- De-embedded audio output
- RAX-600 Compatible
list

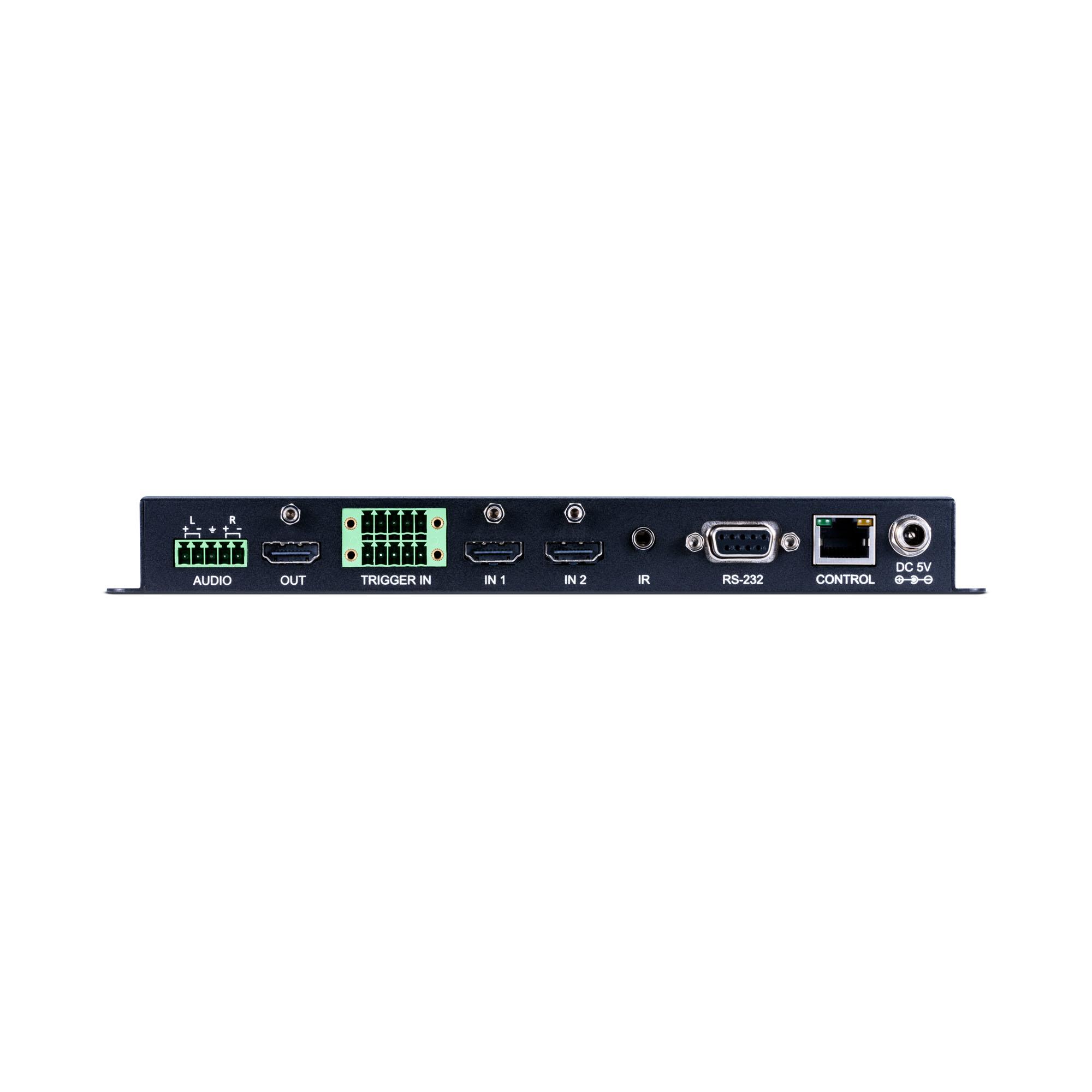

Specifikation| Inputs | 2x HDMI [2x HDMI Uncompressed AV and Data] |
| 1x Phoenix (10 pin) [1x Trigger In (8)] | |
| 1x 3.5mm Stereo mini-jack [1x Infra Red Receiver] | |
| 1x 9pin Dsub [1x RS-232 Data] | |
| 1x RJ45 [1x IP Control] | |
| Outputs | 1x HDMI [1x HDMI Uncompressed AV and Data] |
| 1x Phoenix (5 pin) [1x Analogue Stereo (Balanced)] | |
| PSU | 5V/2.6A |
| Dimensions | 160mm [W] x 31mm [D] x 25mm [H] |
| Weight | 660g |
