Produktinformation

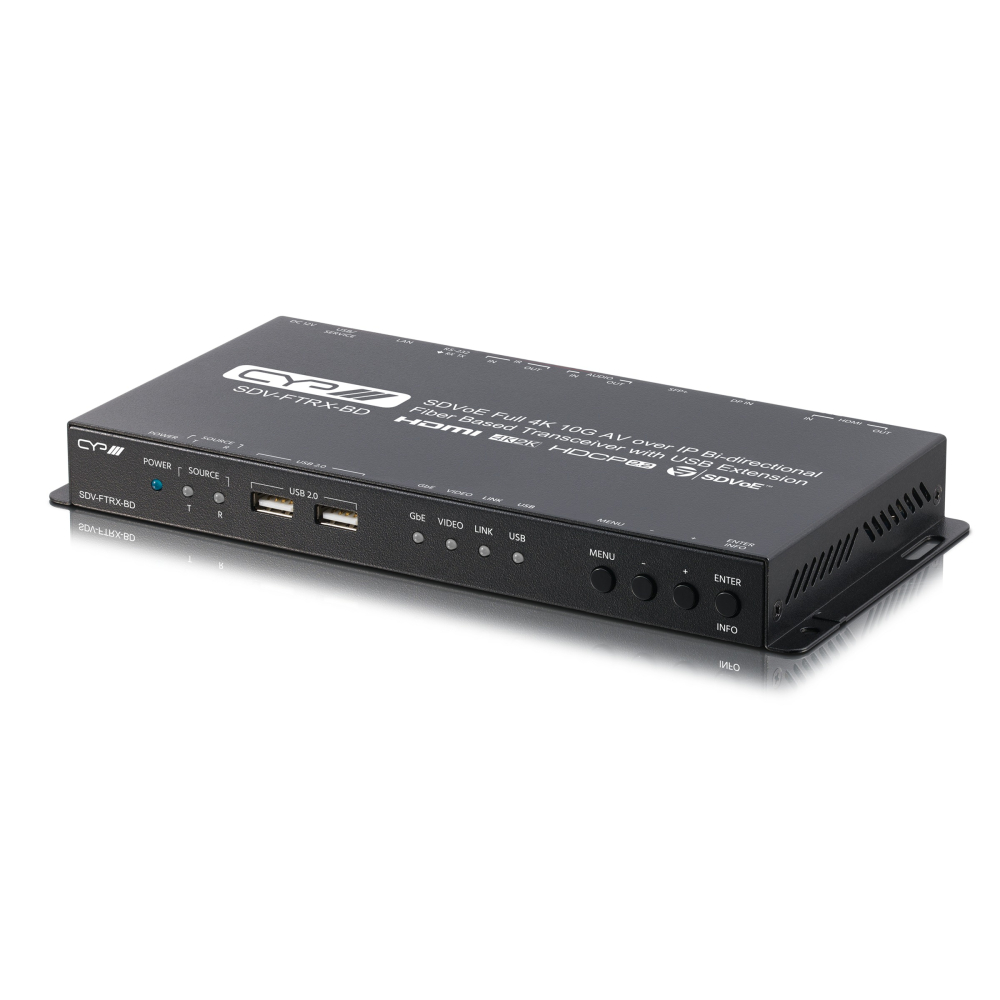

SDV-FTRX-BD är en SDVoE baserad 10G AV over IP transceiver (sändare och mottagare) för låg latency och hög okomprimerad bildkvalitet. Enheten fungerar simultant som sändare och mottagare, bi directional TX och RX, vilket ger hög flexibilitet vid installation och systemdesign.
Stöd finns för 4K video via HDMI eller DisplayPort med ultralätt komprimering som är förlustfri för majoriteten av innehåll. Avancerade HDMI format som HDR, 10 bit färg och flerkanaligt HD Bitstream ljud överförs i pass through.
Video, ljud och styrsignaler distribueras via standard fiber. Med medföljande multimode SFP modul möjliggörs punkt till punkt överföring upp till 300 m. Utöver AV kan även IR, RS-232, USB 2.0 och Ethernet transporteras i samma länk.
Den integrerade USB hubben kan användas för enkel punkt till punkt KVM eller fritt routad USB mellan valfria ändpunkter i ett SDVoE system. Lämpligt för kontrollrum, multi-user miljöer och on-demand lösningar. EDID och HDCP hantering är integrerat.
I kombination med IP Master Controller SDV-CS8 kan flera SDVoE enheter och 10G switchar byggas till en distribuerad videomatrix med stöd för multiview och videväggar.
Enheten kan även användas för att skapa äkta multiview i videväggssystem. Genom den bi directional designen kan HDMI I och O anslutas direkt för multiview konfiguration utan behov av extern videväggsprocessor.
Grundläggande konfiguration görs via frontpanel och OSD, eller webGUI. Avancerad styrning kräver IP Master Controller SDV-CS8.
- HDMI 2.0 and DVI 1.0 compatible
- HDCP 2.2 and HDCP 1.x compliant
- 1 HDMI and 1 DisplayPort input
- 1 HDMI output
- 1 analog stereo input & 1 analog stereo output
- 2 USB 2.0 (Type-A) ports and 1 USB 2.0 (Mini-B) port
- Transceiver supports simultaneous bi-directional AV signal extension
- IP switchable with minimum latency
- Ultra-light compression, lossless for most content
- Extension up to 30km (maximum distance depends on the SFP+ module and type of fiber used)
- Supports independent breakaway A/V matrix switching with minimal latency, video wall generation, and multiview compositing (requires SDV-CS8)
- Supports pass-through of 10/12-bit HDR sources
- Supports pass-through of audio formats including LPCM (up to 8 channels), Bitstream and HD Bitstream from HDMI or DP sources
- Analog stereo audio extension, insertion and extraction (insertion and extraction requires optional IP Master Controller, the SDV-CS8)
- Bi-directional AV, IR, RS-232, USB 2.0, and Ethernet extension
- Supports a special Simultaneous Mode for USB extension allowing a host connected to a single transceiver to connect to up to 7 transceivers with USB devices connected (Mass storage devices are not supported in this mode. Requires optional IP Master Controller)

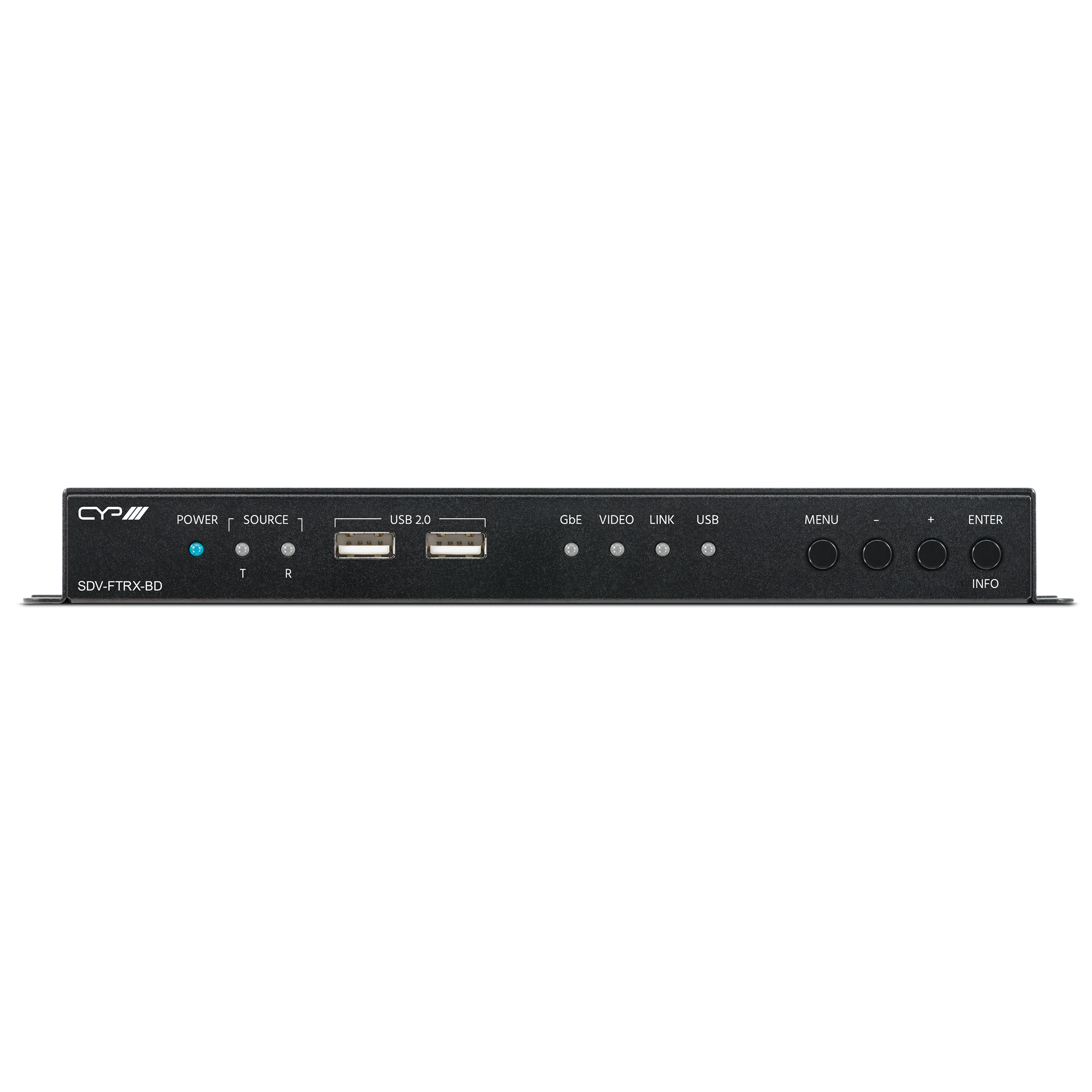

- Basic configuration via front panel buttons with an OS
list

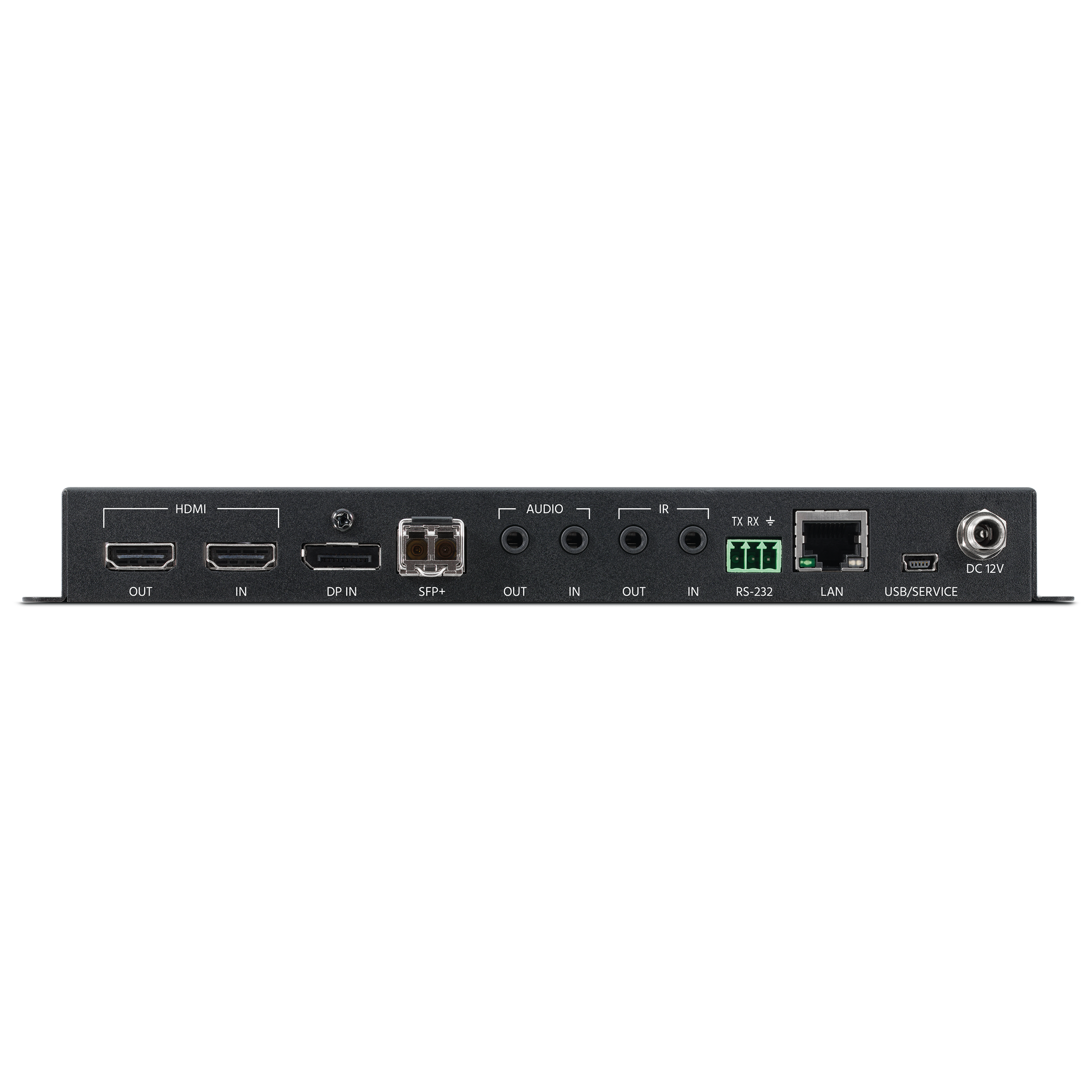

Specifikation| Inputs | 1x HDMI [1x HDMI Uncompressed AV and Data] |
| 1x SFP + [1x RX Mode - SDVoE fiber LC/PC-LC/PC Duplex MM OM3] | |
| 1x Display Port [1x Display Port Uncompressed AV] | |
| 1x 3.5mm Stereo mini-jack [1x Analogue configurable Stereo(L/R)] | |
| 1x 3.5mm Stereo mini-jack [1x Infra Red Receiver] | |
| 1x Phoenix (3 pin) [1x RS-232] | |
| 1x RJ45 [1x GbE LAN Serving] | |
| 1x USB Mini B [1x USB pathway / Service port Propriety Data] | |
| Outputs | 1x HDMI [1x HDMI Uncompressed AV and Data] |
| 1x SFP + [1x TX Mode - SDVoE fiber LC/PC-LC/PC Duplex MM OM3] | |
| 1x 3.5mm Stereo mini-jack [1x Analogue configurable Stereo(L/R)] | |
| 1x 3.5mm Stereo mini-jack [1x Infra Red Emitter] | |
| 3x USB Type A [3x USB Hub Propriety Data] | |
| PSU | 12V/3A |
| Dimensions | 231mm [W] x 258mm [D] x 25mm [H] |
| Weight | 932g |
