ARJ03P

Audac ARJ03P är en splitter/kopplingsbox som kan användas för att ansluta och splitta kontakterat nätverkskablage. Exempelvis kan den användas vid utbyggnad av flera paging / utropsmikrofoner som i slutänden skall anslutas till en enda nätverksport på t.ex. en DSP/matris-enhet.

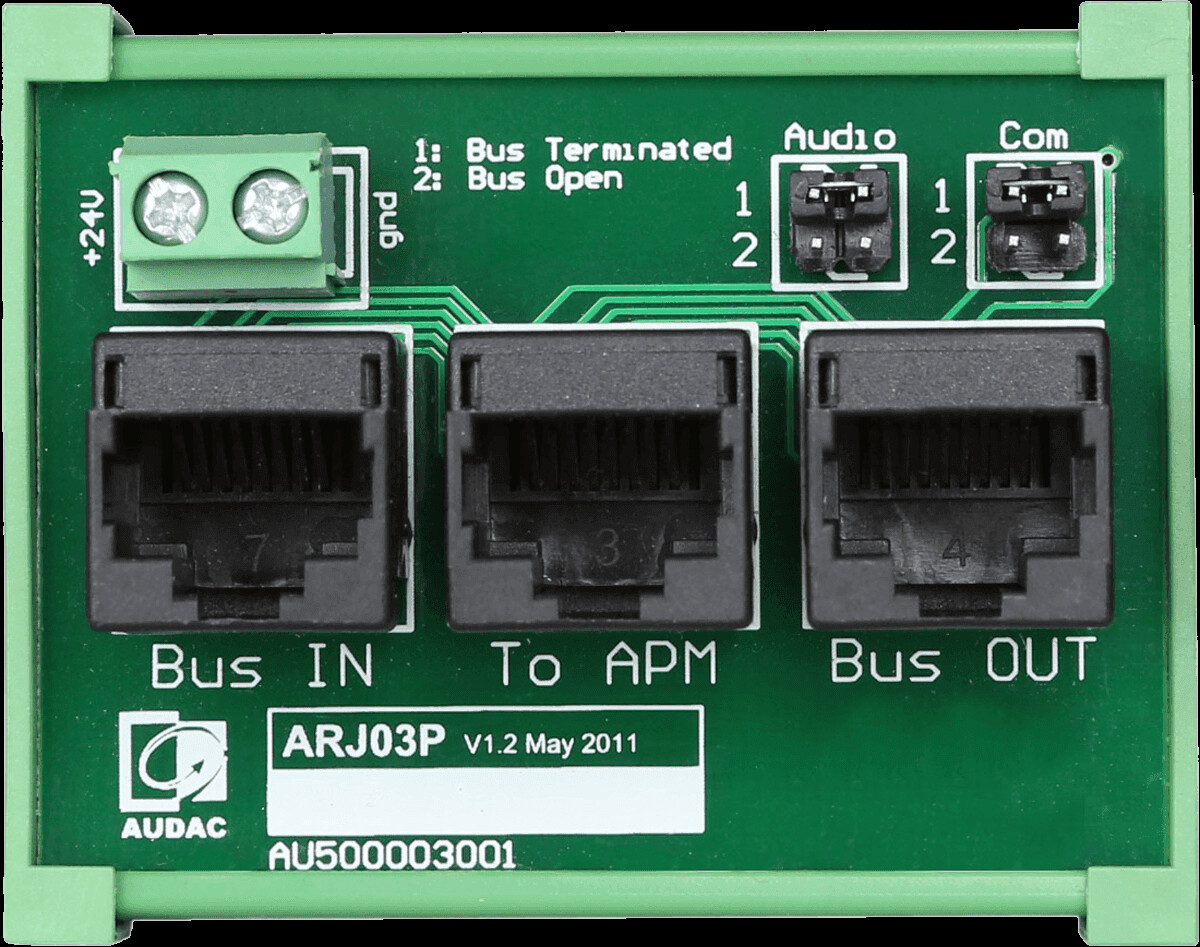

ARJ03P består av tre RJ45-kontakter, en "BUS IN"- och en "BUS OUT"-kontakt för inkommande och utgående anslutningar, medan den tredje kontakten kan anslutas till i databussen adderade in- eller utgångsmoduler.

Det finns valbar terminator på 120 ohm för både kommunikationen (Pin4 & Pin5) och ljud (Pin7 & Pin8) för att kunna säkerställa en tydlig kommunikation utan reflektioner (minimera informationsfel i överföringen).
Via skruvplint kan en extern spänningskälla (24V DC) anslutas till databussen, där matningsspänningen överförs via Pin3 (+) och Pin6 (jord). Det okrossbara plasthöljet möjliggör enkel montering på Mini DIN-skenor.

- Splitter/kopplingsdosa för signaltrafik i nätverkskabel
- 3 x RJ45 portar
- Dimension: 61 x 48 x 40mm (W x H x D)
- 24V DC
- Din-montage (Mini DIN)
