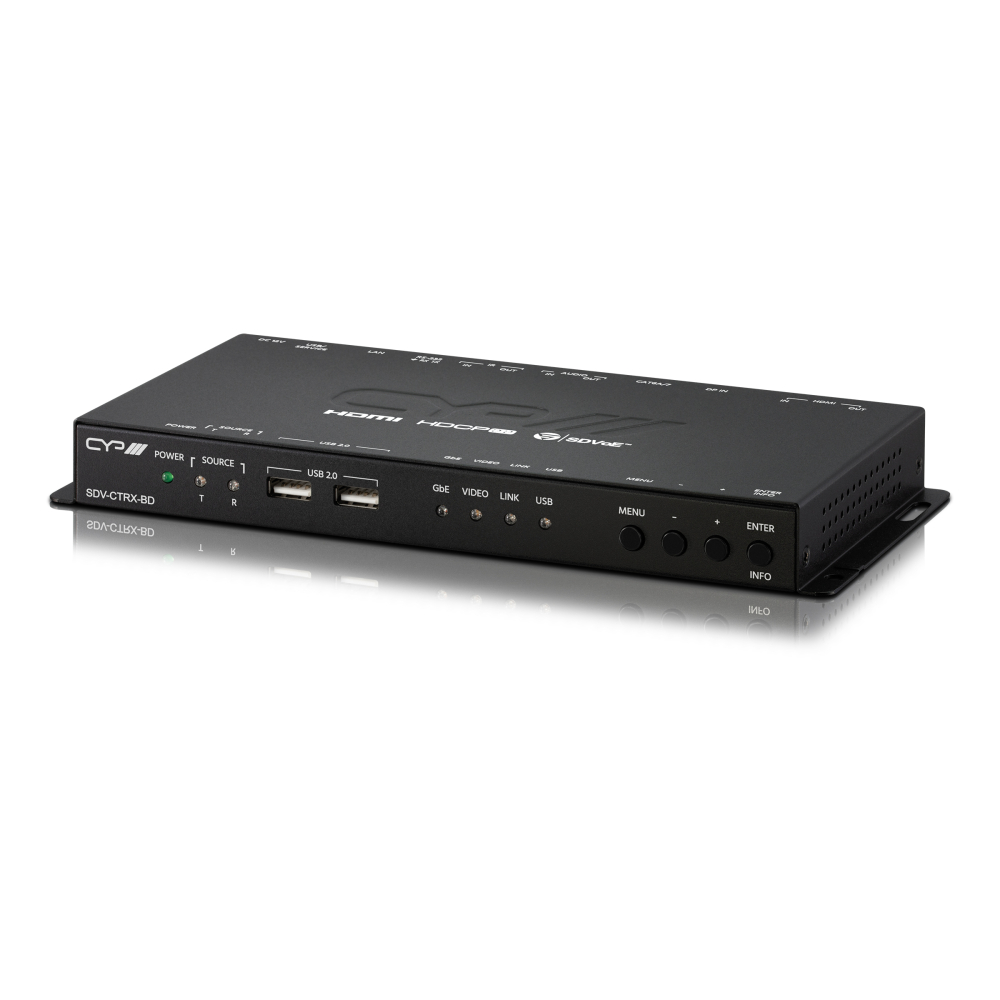

SDV-CTRX-BD

SDV-CTRX-BD är en s.k. Transciever (både sändare och mottagare) för AV over IP och den höga standarden SDVoE för högkvalitativ, IP-routerbar AV-förlängning med försumbar latency.

Varje transceiver kan användas för samtidig AV-extender i två riktningar, vilket ökar flexibiliteten i alla installationer. Genom den sofistikerade ultralätta komprimeringen (förlustfritt för det mesta innehållet) är det en utmärkt lösning för att utöka 4K audio/videoströmmar (HDMI eller Display Port) och data.

Avancerat HDMI-innehåll som HDR (High Dynamic Range), 10-bitars färg och flerkanaligt HD Bitstream-ljud kan överföras i pass-through-läge. SDVoE kräver höga datahistigheter (10 Gigabit per port), vilket säter krav på nätverksswitchens ethernet-portar och Cat.6a/7/8 kablering.

Flera kontroll- och datasignaler kan också överföras tillsammans med ljud och bild, inklusive IR, RS-232, USB 2.0 och Ethernet.

I kombination med den valfria IP Master Controller (SDV-CS8) utökas Transceiverns funktionalitet avsevärt. Flera Transceivers eller SDVoE TX/RX kan kombineras med en eller flera 10-Gigabit Ethernet-switchar och enheterna kan användas tillsammans för att bilda en distribuerad videomatris, s.k. decentraliserad styrning, med multiview- och videoväggskonfiguration som ökar flexibiliteten i stora installationer.

Den integrerade USB-hubben i varje transceiver kan fungera som en enkel punkt-till-punkt KVM-förlängning eller fritt dirigeras mellan två valfria slutpunkter. Denna typ av USB KVM-routingflexibilitet möjliggör ett brett utbud av installationsscenarier för flera användare, kontrollrum eller på begäran. Den inbyggda EDID- och HDCP-hanteringsfunktionen gör att enheten passar i alla situationer.

En annan unik funktion i SDV-CTRX-BD är för att skapa äkta multiview-system i en videoväggslösning, vilket sparar både tid och att behöva köpa dyra videoväggsprocessorer.

Grundläggande konfigurering av enheten kan göras via knappar på frontpanelen med en OSD (On-Screen Display). För avancerad styrning krävs IP Master Controller (SDV-CS8) som tillval.

- HDMI 2.0 and DVI 1.0 compatible
- HDCP 2.2 and HDCP 1.x compliant

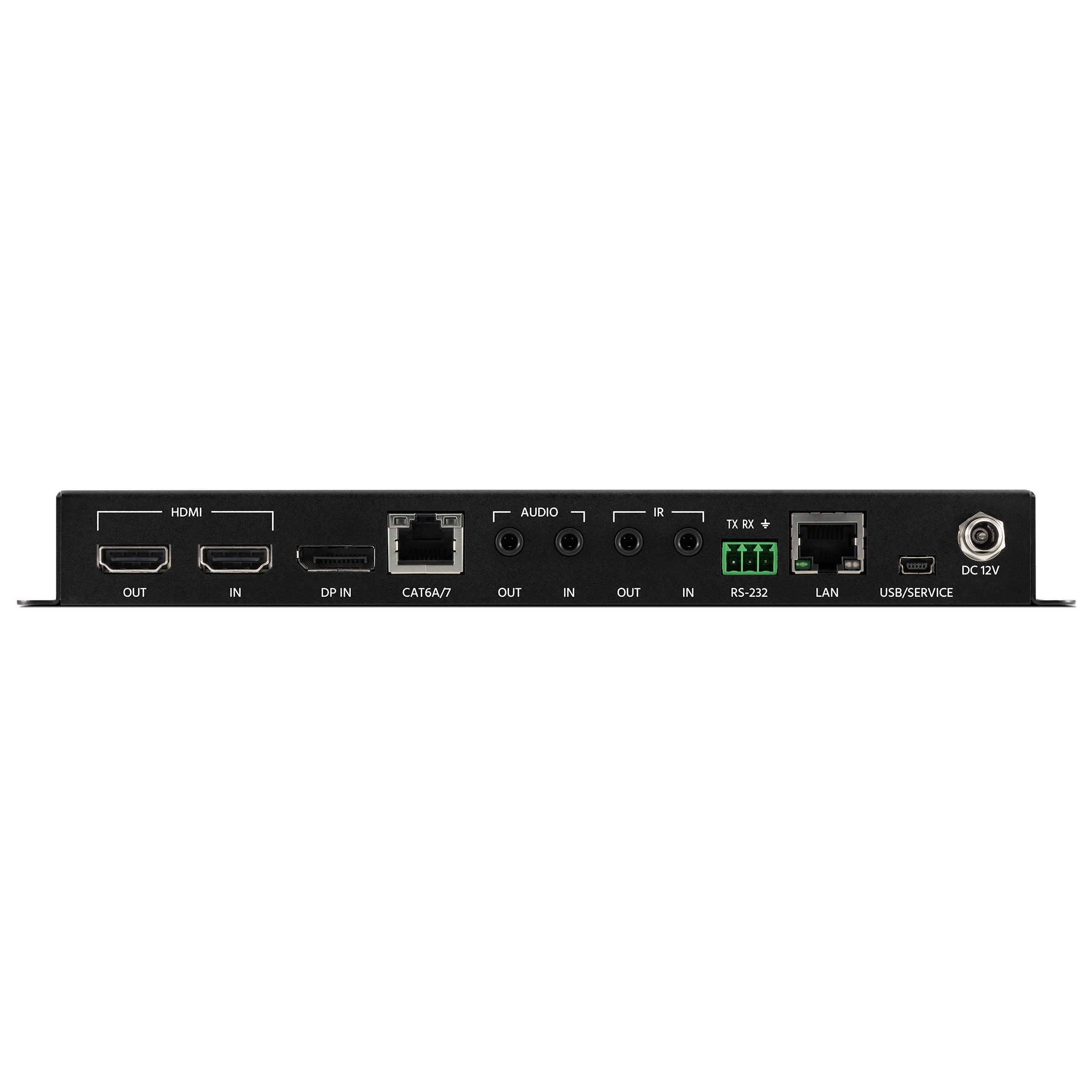

- 1 HDMI and 1 DisplayPort input
- 1 HDMI output
- 1 analog stereo input & 1 analog stereo output
- 2 USB 2.0 (Type-A) ports and 1 USB 2.0 (Mini-B) port
- Transceiver supports simultaneous bi-directional AV signal extension
- IP switchable with minimum latency
- Ultra-light compression, lossless for most content
- Extension up to 100m in Point-to-Point or 10G IP matrix mode
- Supports independent breakaway A/V matrix switching with minimal latency, video wall generation, and multiview compositing (requires SDV-CS8)
- Supports pass-through of 10/12-bit HDR sources
- Supports pass-through of audio formats including LPCM (up to 8 channels), Bitstream and HD Bitstream from HDMI or DP sources
- Analog stereo audio extension, insertion and extraction (insertion and extraction requires optional IP Master Controller, the SDV-CS8)

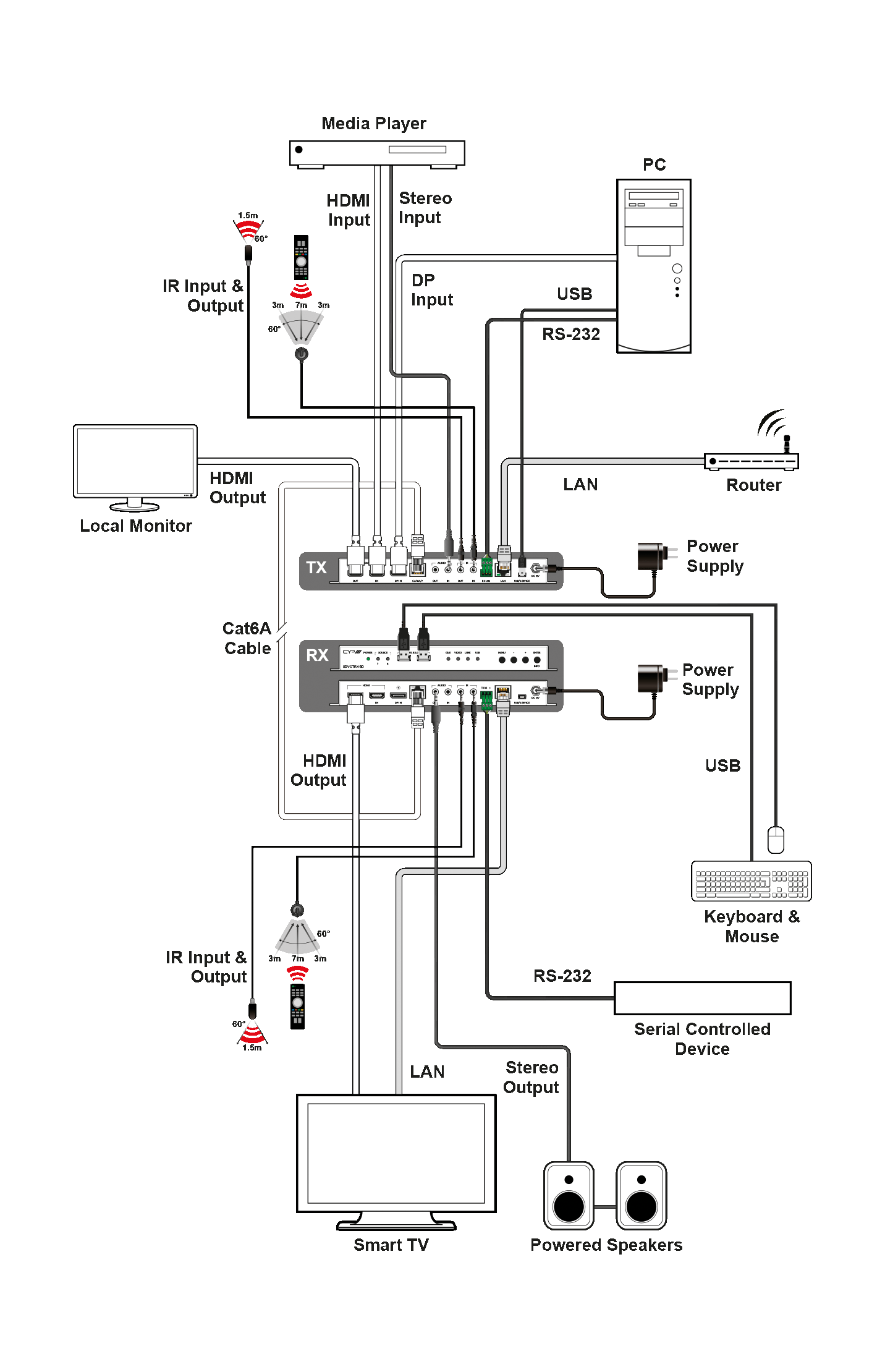

- Bi-directional AV, IR, RS-232, USB 2.0, and Ethernet extension
- Supports a special Simultaneous Mode for USB extension allowing a host connected to a single transceiver to connect to up to 7 transceivers with USB devices connected (Mass storage devices are not supported in this mode. - Requires optional IP Master Controller)
- Unit can be powered directly by PoE when connected to a 10 Gigabit Ethernet (10GbE) switch that provides PoE (802.3at)

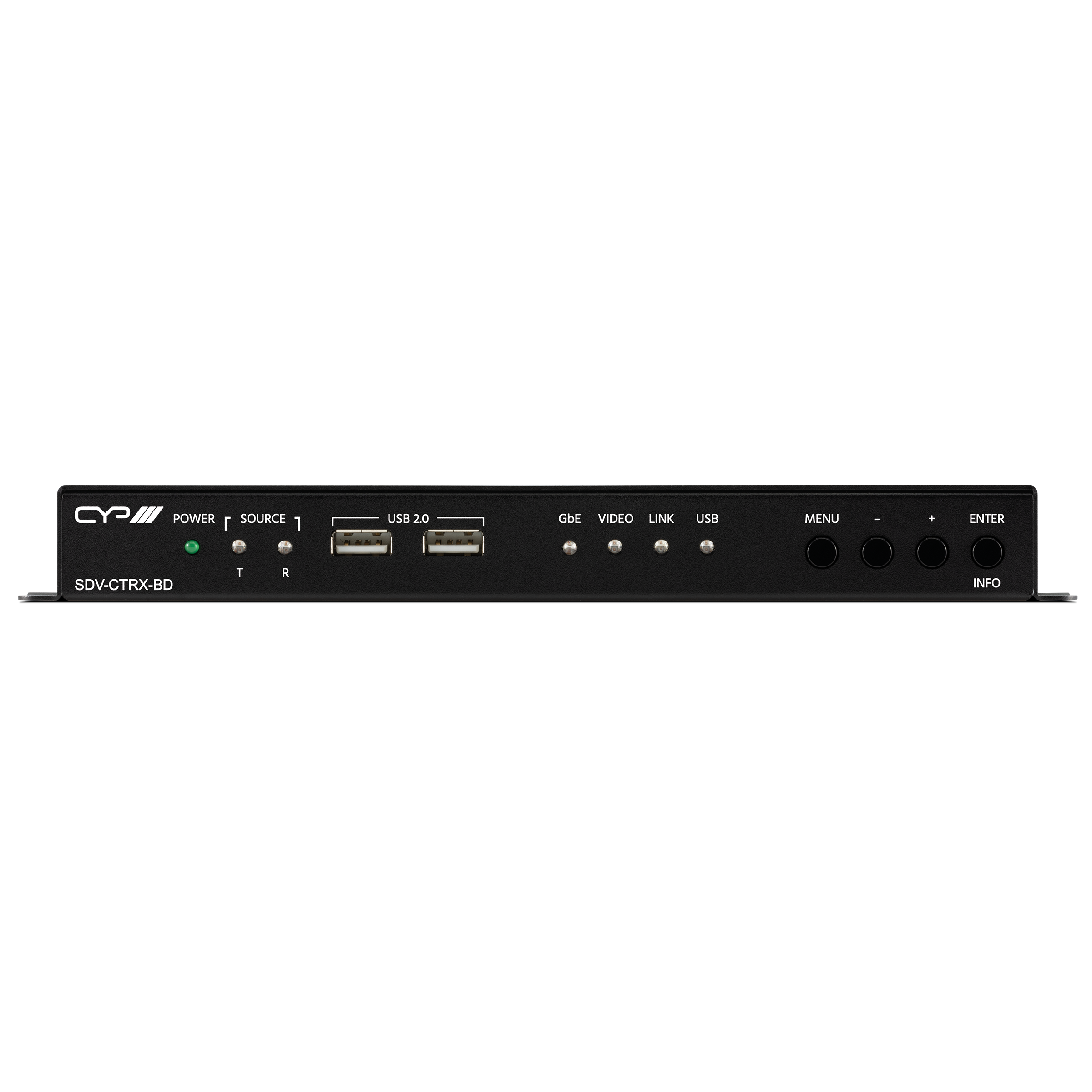

- Basic configuration via front panel buttons with an OSD
